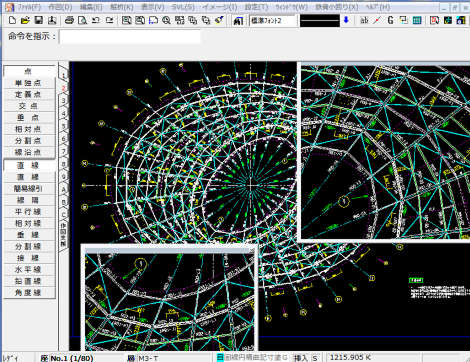

汎用CAD「FUTURE・S/F FUTURE」
|
PRO-CAD / FUTURE  鉄構用プロフェッショナル版 プロフェッショナル版 |
こだわり その１ 現場から生まれたCAD そもそも、シンテックのCAD FUTUREは、製缶鉄構系の関連会社である神和工業株式会社の社内作業の自動化を推進するソフト、機械をつくる目的で開発されました。こうした生い立ちのCAD FUTUREには、製造作業効率向上のノウハウや支援機能が随所に盛り込まれております。一般に流通しているドラフター代わりの図面作成CADとは 一味も二味も違うことを体験いただけると思います。 こだわり その２ 高機能なのにとっても簡単 命令の流れが自然な対話式になっておりますので、半日くらい説明をすれば誰でも使えるようになります。また、自動で作図する専用の作図機能をたくさん付加しておりますので、JWCADから来られたお客様が「倍以上のスピードで書けるようになった!」と嬉しい声も聞かせていただいております。こだわり その３ 快適な操作性 操作性は汎用CADにおいてもっとも重要な要素と認識しております。人間社会人文学類の教授より指導を受け、人間の思考や感覚に沿ったコマンドの流れに注力を注ぎました。またユーザーメニューは独自でカスタマイズでき、お客さまの体の一部となって、朝から晩までノンストレスでご利用できます。こだわり その４ 高精度＆高速描画 開発当初から精度と表示スピードにはこだわりを持って制作いたしました。ミクロやナノの世界から、土木・造船・橋梁などの巨大な構造物に至るまで、超高精度・高速描画でご利用いただけます。こだわり その５ 高い変換率 ネットが主流の時代となり、データの互換はCADメーカーとして重要な責務と考えます。DXF DWG JWW SXF その他一般的に流通するCADデータの互換率を更に高め、スムーズなデータの受け渡し環境をご提供するために最善を尽くします。こだわり その６ 強力なカスタマイズ FUTUREにはSVLと言う強力なパラメトリック機能があります。一度SVLモードで作図をすれば、次回からは可変する図形プログラムに変身し、数値入力だけで目的の図形を一瞬で描画します。 汎用CADをお客様独自の専用CADに変えてスピードアップできる画期的な機能が装着済みですこだわり その７ 業界に特化した自動作図支援機能付き FUTUREは・建築・鉄骨・金物・製缶・鉄塔・橋梁・土木・その他 多種多用なお客様にご利用いただいております。各業界からいただいた貴重な要望をプログラムに反映し作図支援機能としてCADに付加しご提供できるようになりました。 今後もお客様のご意見ご要望を謙虚に受け止め、更なる前進に努めたいと思っております。
|
オプションソフト
- NC出力 （本ソフトで作業が１０倍位早くなりました。） ← 実例
材料の長さとマーク及び組数を引き当てソフトで計算し、まずは材料を発注します。（excelからの取り込みも可） - 材料が届くまでの間に専用CADから出た加工図をマウスで囲うだけで（←ここがポイント！）長さ・孔位置・組み合わせの有無・背合わせの判断等を自動で取得しNC出力へ...
- 引当てした順番通りにNCが作成される為、作業員は引当て結果の紙一枚を持って順番に材料を搬入するだけです。
- また、どのアイアンワーカーでも、一定の方向にしか材料をチャックできませんが、一般の鉄骨専用CADソフトでは、
- 向こう側と手間の部材で、歯の向きが違っていても、同じ加工として加工図やNCに出力されているのが常です。
- 本ソフトではその向きを自由に逆転してNC出力ができます。
- よって作業員の立ち位置も一定の場所で図面を逆転して見なくても順調に加工できているかの確認ができます。
- 事務所側の工数削減、現場側のミス低減の両方兼ね備えたソフトです。UWF-150SⅡをご購入されたお客様には大変お勧めの商品です。
NC出力 (NC関連データ出力ソフト)
原寸で作図された鋼材に孔情報（お客様独自の孔記号でもOK)を作図していただき、- 枠内で囲むだけで、（NC出力に必要な 孔位置 孔径 マーキング 切断の各情報を出力し、その情報通りに機械が稼働します。
- 現場での手打ち入力の手間が省け、間違いも激減し省力化にも大きく貢献できます。
- ピックリ (拾い出しソフト)
Picklyは、CAD図面内の情報を簡単な操作で拾い出し、直接Excel の表へ貼り付けることが出来るソフトです。CADデータはDXF、DWG、JWW、など様々な形式のデータを取り込むことが可能で、指定した色・線種の長さ情報を取り出したり、重量を取り出したり等、 必要に応じた図面内の情報を取り出しExcelに貼り付け集計することが可能です。CADデータを基に見積りを作成されるお客様にはお勧めです。 （Microsoft Excelは、Microsoft社の製品です。）
- 型紙職人 （鉄骨プレート作成ソフト）
鉄骨用の型紙作成システムです。 ガセットプレート、スプライスプレート、 ベースプレート、リブプレート、ブレースなどの自動作成を行います。 操作性については、パラメータ入力から型紙作成までの一連の作業がマウス・キー ボードのどちらでも操作でき、ボタン表示も大きく見やすくしているので初めての 方でも簡単にお使いいただけます。 作成したプレートは弊社CADからプロッタに現寸で出力できます。
パッケージソフト
- 長尺材引当 （引き当てシステム）
効率の良い材料の引当てを行うソフトで、短時間で最適な結果を求めることができます。各計算の結果を、部材引 当て表、カッティングプラン、符号表を選択して印刷を行い、そのまま工場で利用することが可能です。 Excelの情報を読み取り引き当てすることもできます。
- 切り板集計Ｐｒｏ （鉄骨ガセット集計システム）
専用や汎用CADで作図されたガセットなどの板情報を読み取り、自動で切り板発注リストを作成するソフトです。CADデータはDXF・DWG・JWW・FTRなど様々な形式のデータを取り込むことが可能です。手作業で半日掛かるような作業も、入力を含め5分以内に集計し、拾い出しの漏れなど間違いの激減が実現します。 結果は直接印刷したり、CSV形式に落としてExcelに渡すことが出来ます。
- 手摺職人 （加工図自動作成システム）
CAD図面(DXF・DWG・JWW・FTR)上に描かれた手摺の側面情報を枠内で囲むだけで自動的に合番を振り、加工図を素早く出力するソフトです。ステンレスやスチールなど、材質によってエグリの条件が異なる場合も対応しております。手摺をたくさん製作されるお客様にとっては画期的なソフトで、熱烈なファンの方が多い商品です。 作業時間が数十分の一に短縮でき、作業効率を大幅に向上させることが可能です。
- 断面性能算定Pro （断面性能自動算出システム）
図形の断面を囲むだけで、断面性能を一瞬で算出するソフトです。 断面性能としては、断面積、断面2次モーメント、断面２次半径、断面係数、図心、回転角、単位重量、表面積を算出いたします。材料の比重も入力できますので、木材 鉄 ステンレス アルミなど材料にも正確に対応いたします。組み合わせ図形やパイプのようなくり抜いた図形に対してもOKで、断面性能算出後、断面を引き延ばし、立体的な表現も可能です。構造計算をする際の断面の決定にはすぐにお役立ていただけると思います。
- ZCL、XCL
日本電子計算規格JIP-CLデータフォーマットに完全準拠したデータの入出力を行い、 また孔情報、剥離情報も扱うことができる拡張CL（X-CL）データの変換サポートツールです。
ＥｘＣｏｓｍｏｓ
このソフトは、FUTURE Proで作成したパラメトリックな部品（SVL) をExcelシート上の簡単な表記で組み合わせ、-
- 自動図面から原寸展開、同時に見積や部材リストと言った帳票類の自動化ソフトをお客様自身で作成することが可能です。
- Excelと完全に互換が保てるため、既にあるExcelデータやマクロも活用することができます。（Excelは、Microsoft社の製品です。）
- ExCosmosを利用することによって、今まで手作業で行っていた業務を自動化し、 業務効率を格段にアップさせることができます。
- 「作りたいけど、とてもそんな時間が取れない。」といったお客様も非常に多いようですので、弊社では業務効率をアップさせるための
- コンサルティング ならびに請負開発も行っております。ご興味をお持ちの方は是非ご連絡ください。
